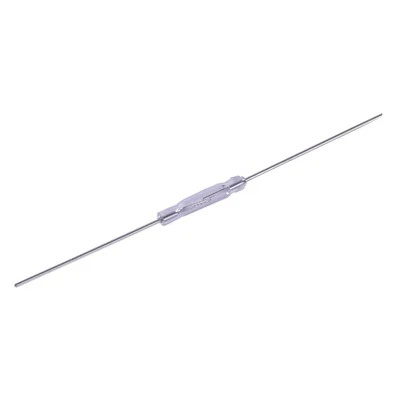

Capteur Reed à montage en surface

Un capteur Reed monté en surface agit comme un interrupteur magnétique. Lorsqu'il n'est pas utilisé, les deux lames de roseau ne se touchent pas. Lorsque vous rapprochez un aimant ou une bobine électromagnétique, cela crée différentes charges aux extrémités des pales. Si la force magnétique est suffisamment forte, les lames se rassembleront et compléteront le circuit. Lorsque le champ magnétique s'affaiblit ou disparaît, les lames se séparent en raison de leur nature semblable à un ressort, ouvrant ainsi le circuit.

Le capteur Reed de forme A entièrement scellé est normalement ouvert, ce qui signifie qu'il ne permet pas à l'électricité de circuler jusqu'à ce qu'il soit activé. La forme B est un interrupteur normalement fermé, il conduit donc l'électricité jusqu'à ce que le champ magnétique soit appliqué. La forme C est un interrupteur unipolaire bidirectionnel (SPDT), qui possède une lame commune, une lame normalement ouverte et une lame normalement fermée.

Dans la forme C, lorsqu'il n'y a pas de champ magnétique, la lame commutable touche la lame normalement fermée. Lorsqu'un champ magnétique suffisamment puissant entre, la lame commutable se déplace vers la lame normalement ouverte, tandis que les deux autres lames restent en place. Toutes ces lames sont constituées d'un matériau ferromagnétique, mais la lame normalement fermée présente une surface constituée d'un métal non magnétique.

Lorsque le capteur est dans un champ magnétique, les deux lames fixes (normalement ouvertes et normalement fermées) ont la même charge, opposée à la charge de la lame commutable. Le métal non magnétique à l'extrémité normalement fermée bloque le champ magnétique. Ainsi, lorsque la force magnétique est suffisamment forte entre l’extrémité normalement ouverte et la lame commutable, la lame commutable touchera la lame normalement ouverte, fermant ainsi le circuit.
