Quels sont les différents types de capteurs à effet Hall de débit d’eau ?

Salut! En tant que fournisseur de capteurs Hall de débit d'eau, j'ai pu constater par moi-même à quel point ces astucieux petits appareils jouent un rôle crucial dans toutes sortes d'applications. Dans ce blog, je vais détailler les différents types de capteurs Hall de débit d'eau et vous expliquer ce qui rend chacun d'entre eux unique.

Qu'est-ce qu'un capteur à effet Hall de débit d'eau ?

Avant de plonger dans les types, expliquons rapidement ce qu'est un capteur Hall de débit d'eau. En termes simples, il s'agit d'un appareil qui mesure le débit d'eau dans un système. Il utilise l'effet Hall, qui est un phénomène dans lequel une différence de tension est créée aux bornes d'un conducteur électrique lorsqu'il est placé dans un champ magnétique et qu'un courant le traverse. Dans le cas des capteurs de débit d'eau, ce principe est utilisé pour détecter le mouvement de l'eau et le convertir en un signal électrique pouvant être mesuré et analysé.

Types de capteurs à effet Hall de débit d'eau

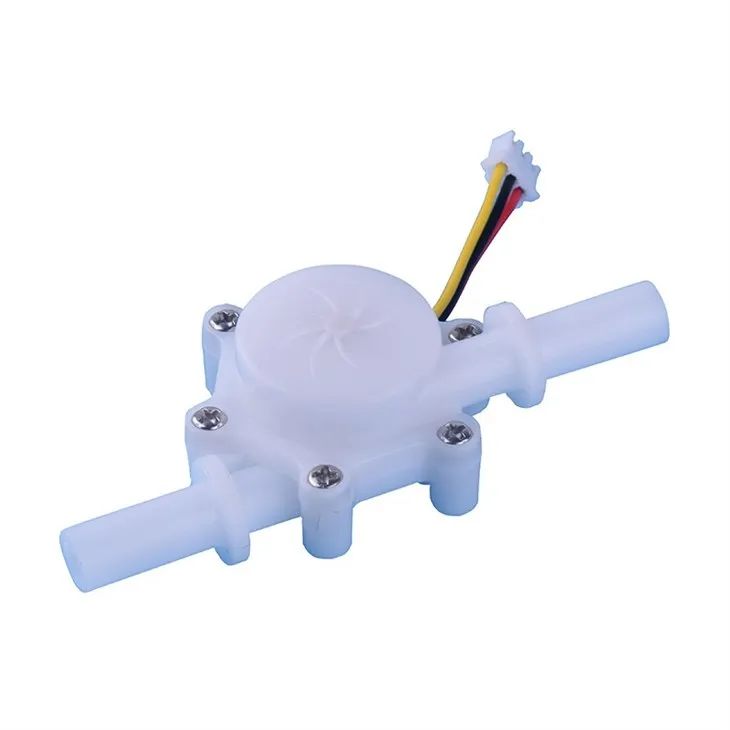

1. Capteurs à effet Hall de débit d'eau à roue à aubes

Les capteurs à roue à aubes sont l’un des types les plus courants. Ils fonctionnent en plaçant une petite roue à aubes sur le trajet de l’écoulement de l’eau. Lorsque l'eau se déplace, elle fait tourner la roue à aubes et un aimant fixé à la roue passe devant un capteur à effet Hall. Chaque fois que l'aimant passe devant le capteur, il génère une impulsion, et la fréquence de ces impulsions est proportionnelle au débit de l'eau.

Ces capteurs sont relativement simples et rentables, ce qui en fait un choix populaire pour de nombreuses applications. Ils sont parfaits pour mesurer le débit dans les systèmes d'eau domestiques, tels queCommutateur de débit pour la maison. Cependant, ils présentent certaines limites. Par exemple, ils peuvent être affectés par des débris présents dans l’eau, ce qui peut provoquer un blocage ou une usure de la roue à aubes avec le temps.

2. Capteurs à effet Hall de débit d'eau de turbine

Les capteurs à turbine sont similaires aux capteurs à roue à aubes, mais au lieu d'une roue à aubes, ils utilisent une turbine. Le débit d'eau fait tourner la turbine et, comme le capteur à roue à aubes, un aimant sur la turbine passe devant un capteur à effet Hall pour générer des impulsions.

Les capteurs à turbine sont plus précis que les capteurs à roue à aubes, en particulier à des débits plus élevés. Ils sont couramment utilisés dans les applications industrielles où une mesure précise du débit est requise, comme dans les usines de traitement chimique ou les installations de traitement de l'eau. Cependant, ils sont également plus chers et nécessitent plus d’entretien que les capteurs à roue à aubes.

3. Capteurs ultrasoniques à effet Hall de débit d’eau

Les capteurs à ultrasons fonctionnent selon un principe complètement différent. Ils utilisent des ondes ultrasonores pour mesurer le débit d’eau. Il existe deux principaux types de capteurs de débit d'eau à ultrasons : à temps de transit et Doppler.

• Transit - Capteurs à ultrasons de temps: Ces capteurs mesurent la différence de temps nécessaire à une onde ultrasonore pour se déplacer en amont et en aval dans l'eau. Le débit de l’eau affecte ce décalage horaire, et en le mesurant, le capteur peut calculer le débit. Les capteurs de temps de transit sont très précis et peuvent être utilisés dans un large éventail d'applications, notamment la mesure du débit dans de grands tuyaux ou dans des applications où l'eau contient peu ou pas de bulles d'air.
• Capteurs à ultrasons Doppler: Les capteurs Doppler fonctionnent en envoyant une onde ultrasonique dans l'eau et en mesurant le changement de fréquence de l'onde lorsqu'elle rebondit sur les particules ou les bulles dans l'eau. Le décalage de fréquence est proportionnel au débit de l’eau. Ces capteurs sont idéaux pour mesurer le débit dans l'eau sale ou aérée, mais ils ne sont pas aussi précis que les capteurs de temps de transit dans l'eau propre.

Les capteurs à ultrasons sont non intrusifs, ce qui signifie qu'ils ne nécessitent pas de contact direct avec l'eau. Cela en fait un excellent choix pour les applications où l'eau est corrosive ou où il existe un risque de contamination. Cependant, ils sont également plus chers que les capteurs à roue à aubes ou à turbine.

4. Capteurs à effet Hall de débit d'eau Vortex

Les capteurs vortex fonctionnent en créant un vortex dans le débit d’eau. Lorsque l'eau passe à côté d'un corps bluff (un objet non profilé), elle crée une série de vortex du côté aval du corps. La fréquence de ces vortex est proportionnelle au débit de l'eau, et un capteur à effet Hall est utilisé pour détecter les vortex et générer un signal électrique.

Les capteurs Vortex sont connus pour leur fiabilité et leur précision sur une large plage de débits. Ils sont couramment utilisés dans des applications industrielles, comme dans l'industrie pétrolière et gazière ou dans les centrales électriques. Cependant, ils peuvent être affectés par des changements de température et de densité de l’eau, ce qui peut nécessiter un étalonnage supplémentaire.

Applications de différents capteurs à effet Hall de débit d'eau

Le type de capteur Hall de débit d'eau que vous choisissez dépend de l'application spécifique. Par exemple, si vous recherchez une solution simple et rentable pour votre système d'eau domestique, un capteur à roue à aubes pourrait être la solution. En revanche, si vous avez besoin d'un capteur de haute précision pour une application industrielle, un capteur à ultrasons ou à turbine pourrait être plus adapté.

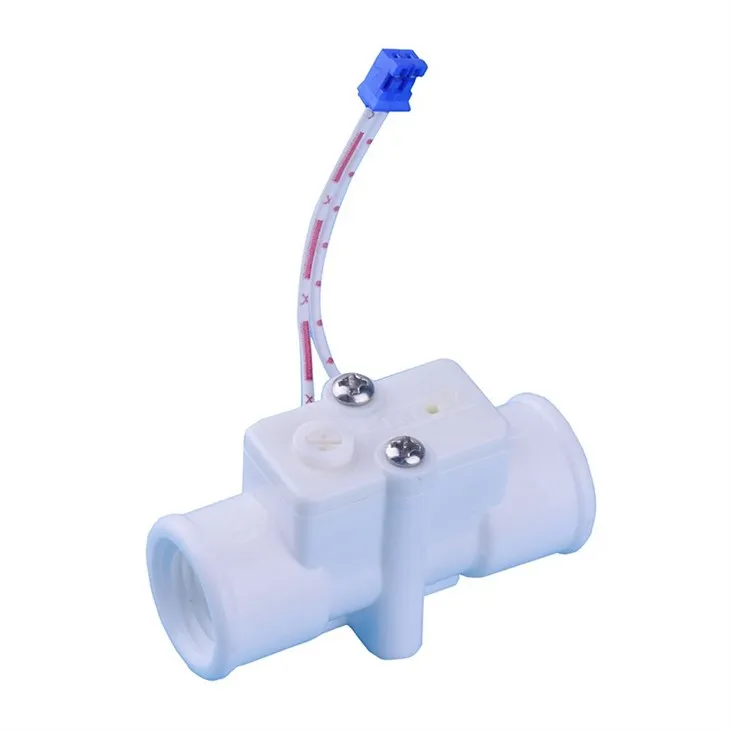

Dans l'industrie des spas,Capteur de débit d'eau pour spaest crucial pour maintenir le bon débit d’eau. Les capteurs à roue à aubes sont souvent utilisés dans les spas car ils sont relativement peu coûteux et peuvent fournir une mesure fiable du débit d'eau.

Dans l'industrie du gaz,Capteur de débit de gazest utilisé pour mesurer le débit de gaz. Bien que les capteurs de débit de gaz fonctionnent dans certains cas selon des principes différents de ceux des capteurs de débit d’eau, le concept de base de l’utilisation d’un capteur pour mesurer le débit est similaire.

Pourquoi choisir nos capteurs à effet Hall de débit d'eau ?

En tant que fournisseur de capteurs Hall de débit d'eau, nous proposons une large gamme de produits pour répondre à vos besoins spécifiques. Que vous ayez besoin d'un simple capteur à roue à aubes pour votre maison ou d'un capteur à ultrasons haut de gamme pour une application industrielle, nous avons ce qu'il vous faut.

Nos capteurs sont fabriqués à partir de matériaux de haute qualité et sont rigoureusement testés pour garantir précision et fiabilité. Nous fournissons également un excellent service client et notre équipe d'experts est toujours disponible pour vous aider à choisir le capteur adapté à votre application et pour vous fournir toute l'assistance technique dont vous pourriez avoir besoin.

Il est temps de prendre une décision

Si vous êtes à la recherche d'un capteur Hall de débit d'eau, je vous encourage à nous contacter. Nous pouvons vous fournir des informations détaillées sur les produits, les prix et des échantillons si nécessaire. Que vous soyez un propriétaire cherchant à surveiller votre consommation d'eau ou un ingénieur industriel ayant besoin d'une solution de mesure de débit précise, nous sommes là pour vous aider. Commençons une conversation sur vos besoins et trouvons le capteur Hall de débit d'eau parfait pour vous.

Références

• "Manuel de mesure du débit : conceptions et applications industrielles" par Richard W. Miller
• "Instrumentation, mesure et analyse" par BC Nakra et KK Chaudhry
• Divers documents techniques provenant de fabricants de capteurs et d’associations industrielles.
